[알고리즘] ch 5. 탐색(3) - 레드 블랙 트리

5.5 레드 블랙 트리



레드 블랙 트리 (Red Black Tree)

- 레드 블랙 트리에서 노드의 색은 트리 전체의 균형을 유지할 수 있게 함



레드 블랙 트리의 노드 구조체

typedef int ElementType;

typedef struct tagRBTNode
{
	struct tagRBTNode* Parent;
	struct tagRBTNode* Left;
	struct tagRBTNode* Right;

	//노드의 색을 나타내는 Color 필드로, RED 아니면 BLACK 값을 저장 가능
	enum { RED, BLACK }Color;

	ElementType Data;
}RBTNode;



6.5.1 레드 블랙 트리의 구현 규칙



1) 모든 노드는 빨간색이거나 검은색이다

2) 뿌리 노드는 검은색이다

3) 잎 노드는 검은색이다

4) 빨간색 노드의 자식은 모두 검은색이다. (빨간색 노드는 연속되어 등장 불가)

5) 뿌리 노드와 모든 잎 노드 사이에 있는 검은색 노드의 수는 모두 동일하다



센티넬(Sentinel)노드

-  NIL 노드는 아무 데이터도 갖고 있지 않지만 색깔만 검은색인 더미 노드

- 원래의 잎 노드들에 검은색이든 빨간색이든 NIL 노드를 양쪽 자식으로 연결하면 '모든 잎 노드는 검은색이다'라는 규칙 하나는 항상 지킬 수 있음



5.5.2 레드 블랙 트리의 기본 연산



1) 회전



- 회전(Rotate)는 부모와 자식 노드의 위치를 서로 바꾸는 연산

- 회전은 방향에 따라 우회전(Right-Rotate)와 좌회전(Left-Rotate)으로 나뉨

- 우회전 = 왼쪽 자식과 부모의 위치를 교환

- 좌회전 = 오른쪽 자식과 부모의 위치를 교환





- 이진 탐색 트리의 특성상 왼쪽 자식 노드는 부모 노드보다 작고 오른쪽 자식은 부모 보다 커야 함

- 단순히 부모와 자식 노드의 위치만 바꾸면 이진 탐색 트리의 조건이 무너짐



- 자식 노드 처리 필요

 ● 우회전할 때는 왼쪽 자식 노드의 오른쪽 자식 노드를 부모 노드의 왼쪽 자식 노드로 연결

  root였던 8이 5로 변경되고 8은 5의 오른쪽 자식으로 들어가게 됨

 이때 5의 오른쪽 자식 6이 8의 왼쪽 자식으로 옮겨짐



 ● 좌회전할 때는 오른쪽 자식 노드의 왼쪽 자식 노드를 부모 노드의 오른쪽 자식 노드로 연결

 root였던 5가 8로 변경되고 5는 8의 왼쪽 자식으로 들어가게 됨

이때 8의 왼쪽 자식으로 6이  있었으므로 6은 떼어내서 5의 오른쪽 자식으로 옮겨짐



우회전 구현 함수 RBT_RotateRight

//우회전
void RBT_RotateRight(RBTNode** Root, RBTNode* Parent)
{
	//왼쪽 자식의 오른쪽 자식 노드를 부모 노드의 왼쪽 자식으로 등록
	RBTNode* LeftChild = Parent->Left;

	Parent->Left = LeftChild->Right;

	if (LeftChild->Right != Nil)
		LeftChild->Right->Parent = Parent;

	LeftChild->Parent = Parent->Parent;

	//부모가 NULL이라면 이 노드는 Root
	//이 경우에는 왼쪽 자식을 Root 노드로 만들어 회전
	if (Parent->Parent == NULL)
		(*Root) = LeftChild;
	else
	{
		//왼쪽 자식 노드를 부모 노드가 있던 곳(할아버지의 자식 노드)에 위치
		if (Parent == Parent->Parent->Left)
			Parent->Parent->Left = LeftChild;
		else
			Parent->Parent->Right = LeftChild;
	}

	LeftChild->Right = Parent;
	Parent->Parent = LeftChild;
}



좌회전 구현 함수 RBT_RotateLeft

//좌회전
void RBT_RotateLeft(RBTNode** Root, RBTNode* Parent)
{
	//오른쪽 자식의 왼쪽 자식 노드를 부모 노드의 오른쪽 자식으로 등록
	RBTNode* RightChild = Parent->Right;

	Parent->Right = RightChild->Left;

	if (RightChild->Left != Nil)
		RightChild->Left->Parent = Parent;
	RightChild->Parent = Parent->Parent;

	//부모가 NULL이라면 이 노드는 Root 노드
	//이 경우에는 오른쪽 자식을 Root 노드로 만들어 회전
	if (Parent->Parent == NULL)
		(*Root) = RightChild;

	//오른쪽 자식 노드를 부모 노드가 있던 곳(할아버지의 자식 노드)에 위치시킴
	else
	{
		if (Parent == Parent->Parent->Left)
			Parent->Parent->Left = RightChild;
		else
			Parent->Parent->Right = RightChild;
	}

	RightChild->Left = Parent;
	Parent->Parent = RightChild;
}





2) 노드 삽입 연산



- 레드 블랙 트리에 새 노드를 삽입하려면 이 노드를 빨간색으로 칠한 다음 NIL 노드를 이 노드의 양쪽 자식으로 연결해야 함



노드 삽입 함수 RBT_InsertNode

- 이진 탐색을 통해 새 노드를 트리에 삽입(RBT_InsertNodeHelper())

- 이 노드를 빨간색으로 칠하고 NIL 노드를 양쪽 자식으로 연결

- 앞서 수행된 작업 때문에 무너진 레드 블랙 트리의 규칙을 복구 (RBT_ResbuildAfterInsert())



//노드 삽입
void RBT_InsertNode(RBTNode** Tree, RBTNode* NewNode)
{
	//이진 탐색 트리의 노드 삽입
	RBT_InsertNodeHelper(Tree, NewNode);

	//새 노드는 빨간색으로 칠하고 NIL을 양쪽 자식으로 연결
	NewNode->Color = RED;
	NewNode->Left = Nil;
	NewNode->Right = Nil;

	//무너진 레드 브랙 트리 규칙을 바로 잡음
	RBT_RebuildAfterInsert(Tree, NewNode);
}



- 레드 블랙 트리 규칙 중 삽입으로 위반될 수 있는 규칙은 '뿌리 노드는 검은색이어야 한다' 와 '빨간색 노드의 자식들은 모두 검은색이다' 두가지



- '뿌리 노드는 검은색이어야 한다'

 ->뿌리 노드를 무조건 검은색으로 칠하면 해결



- '빨간색 노드의 자식들은 모두 검은색이다'

 -> 삼촌 노드(부모노드의 형제노드)가 어떤 색인가에 따라 3가지 상황으로 나뉨



● 삼촌도 빨간색인 경우

● 삼촌이 검은색이며 새로 삽입한 노드가 부모 노드의 오른쪽 자식인 경우

● 삼촌이 검은색이며 새로 삽입한 노드가 부모 노드의 왼쪽 자식인 경우



삼촌도 빨간색인 경우



- 삼촌도 빨간색인 경우에는 부모 노드와 삼촌 노드를 검은색으로 칠하고 할아버지 노드를 빨간색으로 칠하면 됨

- 삼촌이 빨간색인 경우에 후속처리는 끝났지만 할아버지 노드를 빨간색으로 칠함으로써 4번 규칙이 또다시 위협받게 됨

 -> 할아버지 노드를 새로 삽입한 노드로 간주하고 처음부터 4번 규칙을 위반하는 세가지 경우를 따져봐야 함



- 부모 노드가 검은색이거나 새로 삽입한 노드가 뿌리여야 비로소 이 굴레에 벗어날 수 있음

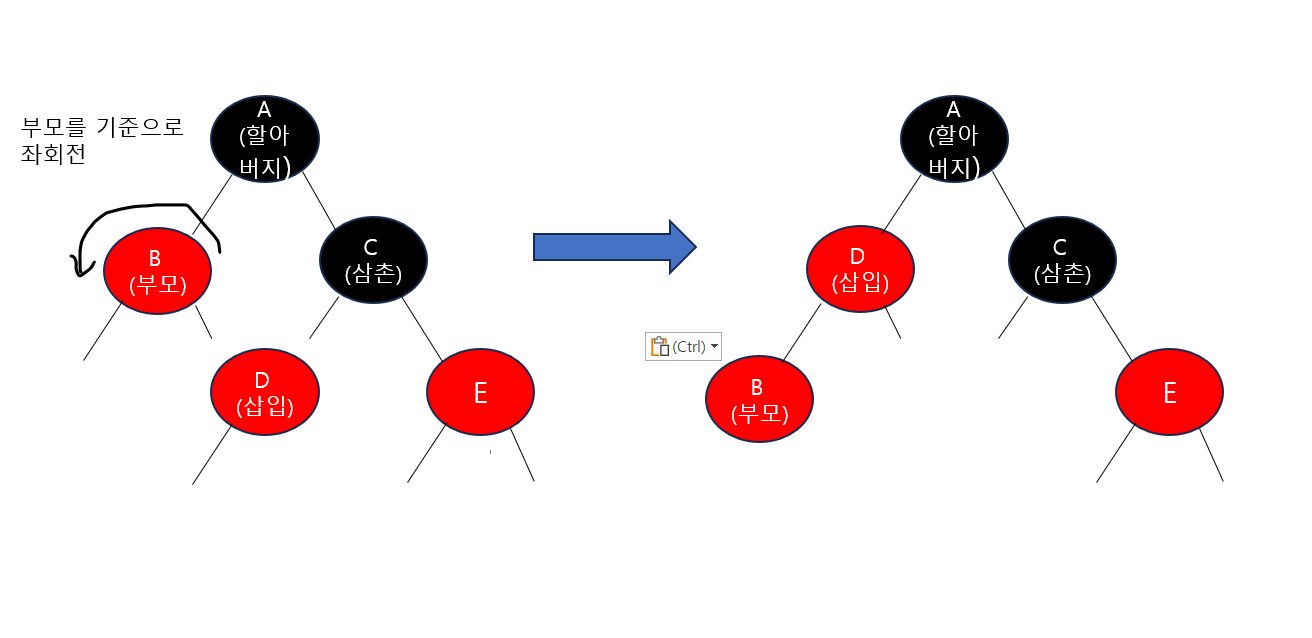

삼촌이 검은색이며 새로 삽입한 노드가 부모 노드의 오른쪽 자식인 경우



 - 부모 노드를 좌회전(오른쪽 자식과 부모의 위치 교환)시켜 상황을 '삼촌이 검은색이며 새로 삽입한 부모 노드의 왼쪽자식인 경우'로 바꿈

- 삽입한 노드 D가 부모가 되고 부모 노드였던 B가 자식이 됨

- 부모였던 노드를 삽입한 노드로 간주





삼촌이 검은색이며 새로 삽입한 노드가 부모 노드의 왼쪽 자식인 경우



- 부모 노드를 검은색, 할아버지 노드를 빨간색으로 칠한 다음 할아버지 노드를 우회전시킴

- 4번(빨간색 노드의 자식은 모두 검은색이다) 규칙이 위반되지 않음

- 새로 삽입한 노드 B의 부모 D가 검은색이기 때문



노드 삽입 후속처리 함수 RBT_RebuildAfterInsert

//노드 삽입 후속처리
void RBT_RebuildAfterInsert(RBTNode** Root, RBTNode* X)
{
	//4번 규칙을 위반하는 동안에 계속 반복
	while (X != (*Root) && X->Parent->Color == RED)
	{
		//부모 노드가 할아버지 노드의 왼쪽 자식인 경우
		if (X->Parent == X->Parent->Parent->Left)
		{
			RBTNode* Uncle = X->Parent->Parent->Right;
			//삼촌이 빨간색인 경우
			if (Uncle->Color = RED)
			{
				//부모 노드와 삼촌 노드를 검은색으로
				X->Parent->Color = BLACK;
				Uncle->Color = BLACK;
				//할아버지 노드를 빨간색으로
				X->Parent->Parent->Color = RED;

				//할아버지 노드를 새로 삽입한 노드로 간주
				X = X->Parent->Parent;
			}
			else
			{
				//삼촌이 검은색이고 X가 오른쪽 자식인 경우
				if (X == X->Parent->Right)
				{
					X = X->Parent;
					//부모 노드를 좌회전
					RBT_RotateLeft(Root, X);
				}

				//X가 왼쪽 자식인 경우
				X->Parent->Color = BLACK; //부모 노드를 검은색으로
				X->Parent->Parent->Color = RED; //할아버지 노드를 빨간색으로
				RBT_RotateRight(Root, X->Parent->Parent); //할아버지 노드를 우회전
			}

		}
		//부모가 할아버지 노드의  오른쪽 자식인 경우
		else
		{
			RBTNode* Uncle = X->Parent->Parent->Left;
			if (Uncle->Color == RED)
			{
				X->Parent->Color = BLACK;
				Uncle->Color = BLACK;
				X->Parent->Parent->Color = RED;

				X = X->Parent->Parent;
			}
			else
			{
				if (X == X->Parent->Left)
				{
					X = X->Parent;
					RBT_RotateRight(Root, X);
				}

				X->Parent->Color = BLACK;
				X->Parent->Parent->Color = RED;
				RBT_RotateLeft(Root, X->Parent->Parent);
			}
		}
	}

	(*Root)->Color = BLACK;
}





3) 노드 삭제 연산



- 빨간색 노드 삭제는 레드 블랙 트리의 규칙을 위반하지 않음



- 검은색 노드를 삭제하면 5번 규칙이 가장 먼저 무너짐

 -> 삭제된 검은색 노드가 놓여 있던 뿌리 노드와 잎 노드 사이 경로의 검은색 노드 수가 다른 경로의 검은색 노드 수보다 하나 더 적어지기 때문

 -> 삭제된 노드의 부모와 자식이 모두 빨간색이면 4번 규칙도 위반됨

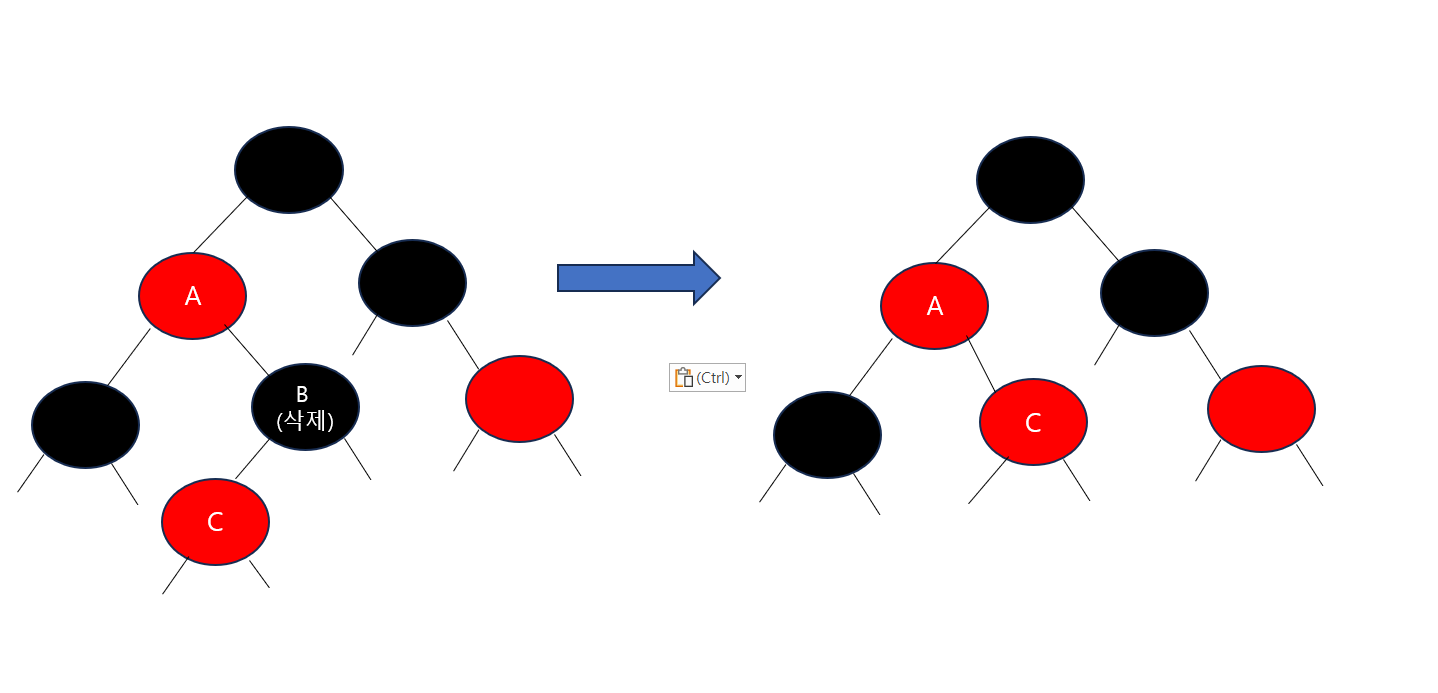

- 삭제된 노드를 대체하는 노드를 검은색으로 칠하면 4,5번 규칙을 보완 가능

 - C 노드를 검은색으로 칠함으로써 4,5번 규칙을 모두 지켜냄

But, C 노드가 검은색이었다면 ?

 - 4번 규칙은 위반 하지 않고, 모든 뿌리 노드와 잎 노드 사이 경로에 있는 검은색 노드 수가 동일해야 한다는 5번규칙만 위반

 - 이 경우에도 대체 노드 C에 검은색을 덧입힘

 - C 노드는 예외적으로 검은색을 '2개' 같게됨

 - 이중 흑색 노드 = 검은색을 2개 갖는 노드

- 무너진 규칙은 1번(모든 노드는 빨간색이거나 검은색이다)으로 바뀜

- C 노드는 검은색도 빨간색도 아닌 '이중 흑색'이기 때문



- 이중 흑색 노드를 처리하는 방법

 - 이중 노드의 형제와 조카들의 상태에 따라 4가지로 나뉨



● 형제가 빨간색인 경우

● 형제가 검은색이고

   ● - A 형제의 양쪽 자식이 모두 검은색인 경우

   ● - B 형제의 왼쪽 자식은 빨간색, 오른쪽 자식은 검은색인 경우

   ●- C 형제의 오른쪽 자식이 빨간색인 경우

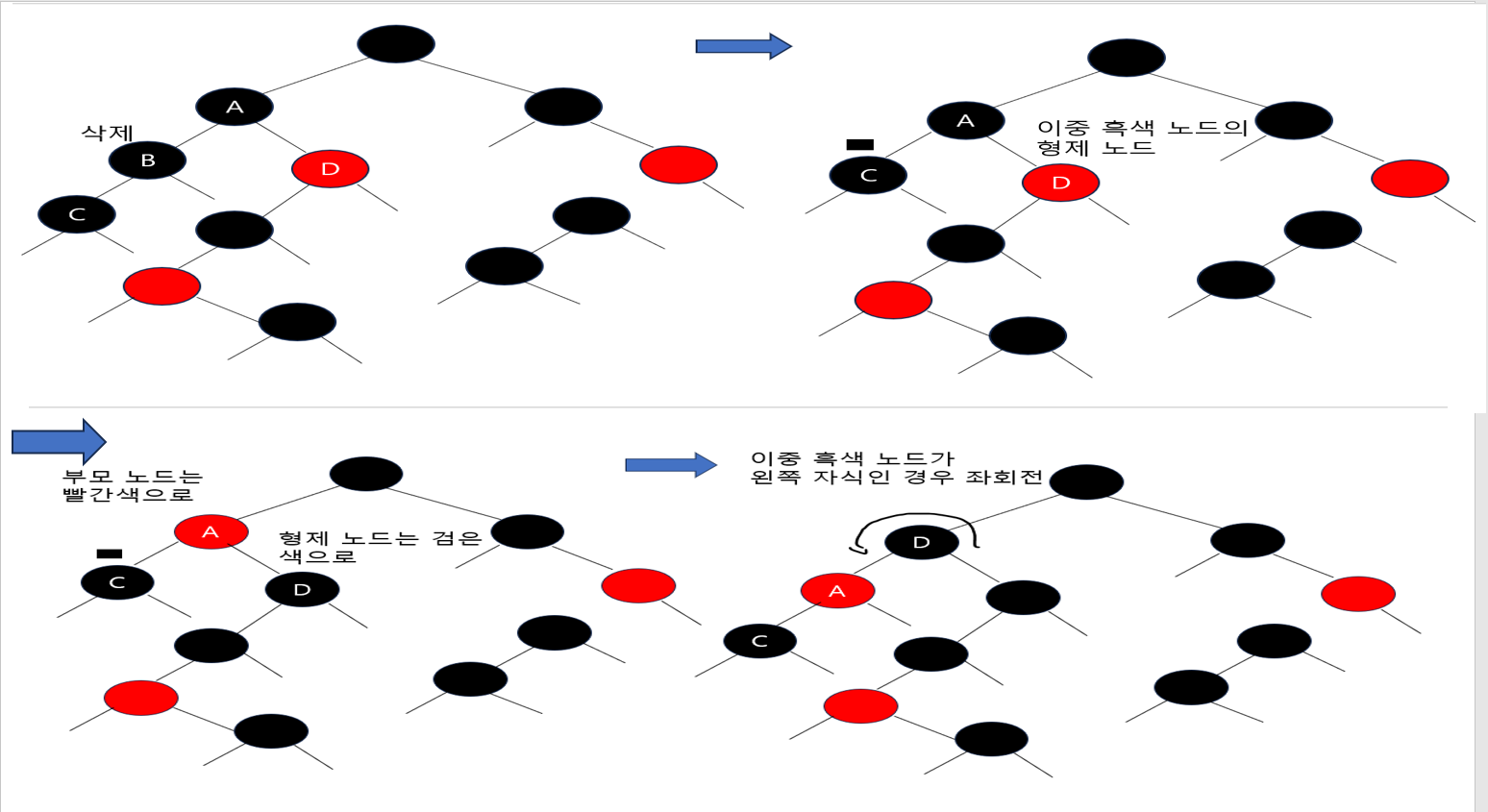

형제가 빨간색인 경우



- 형제를 검은색, 부모를 빨간색으로 칠함

- 그 다음에는 부모를 기준으로 자식 노드를 좌회전

- 이렇게 하면 이중 흑색 노드는 그대로 남아 있지만 형제 노드는 검은색 노드로 바뀜

- 문제 유형이 '빨간색 형제'에서 '검은색 형제로' 변화

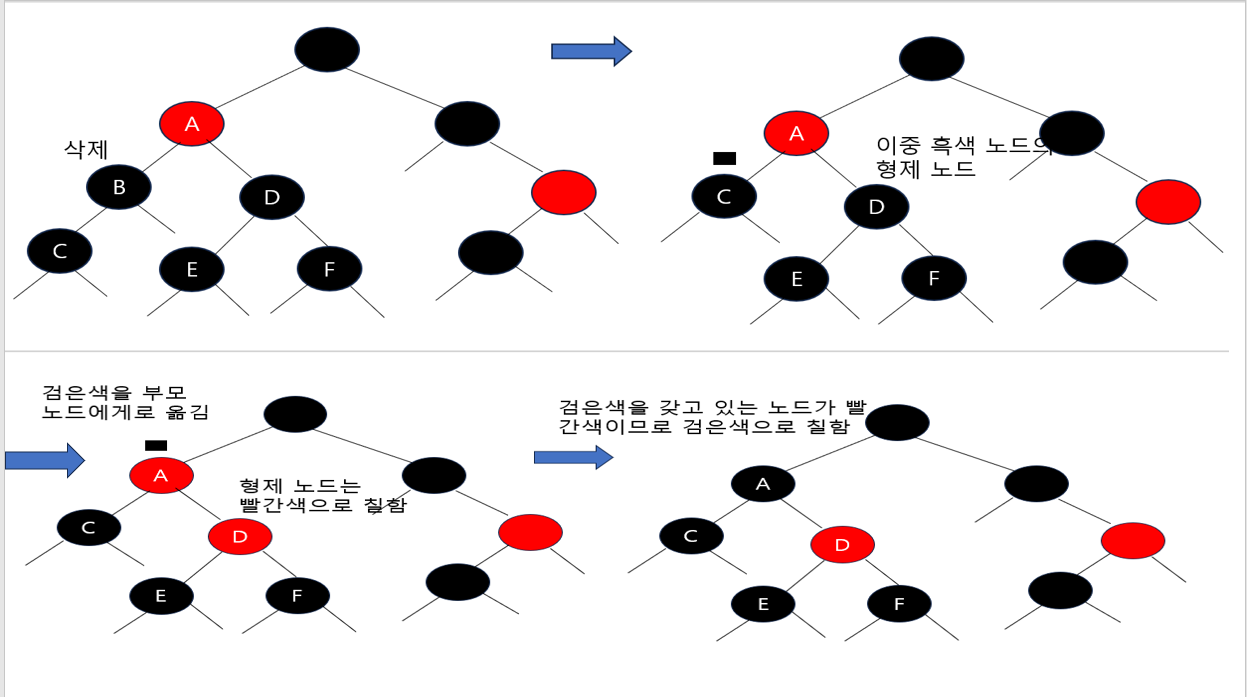

형제가 검은색이고, 형제의 양쪽 자식이 모두 검은색인 경우



- 형제 노드만 빨간색으로 칠한 후 이중 흑색 노드가 갖고 있던 검은색 중 하나를 부모 노드에게 넘겨줌

- 삭제된 B 노드를 대체하는 이중 흑색 노드 C는 형제 노드 D도 검은색이고 그 양쪽 자식인 E와 F도 모두 검은색

- D를 빨간색으로 칠하고 C가 갖고 있던 2개의 검은색 중 하나를 부모 노드인 A에게 넘김

- 부모 노드인 A는 자기가 넘겨받은 검은색을 적절하게 잘 처리하면 됨

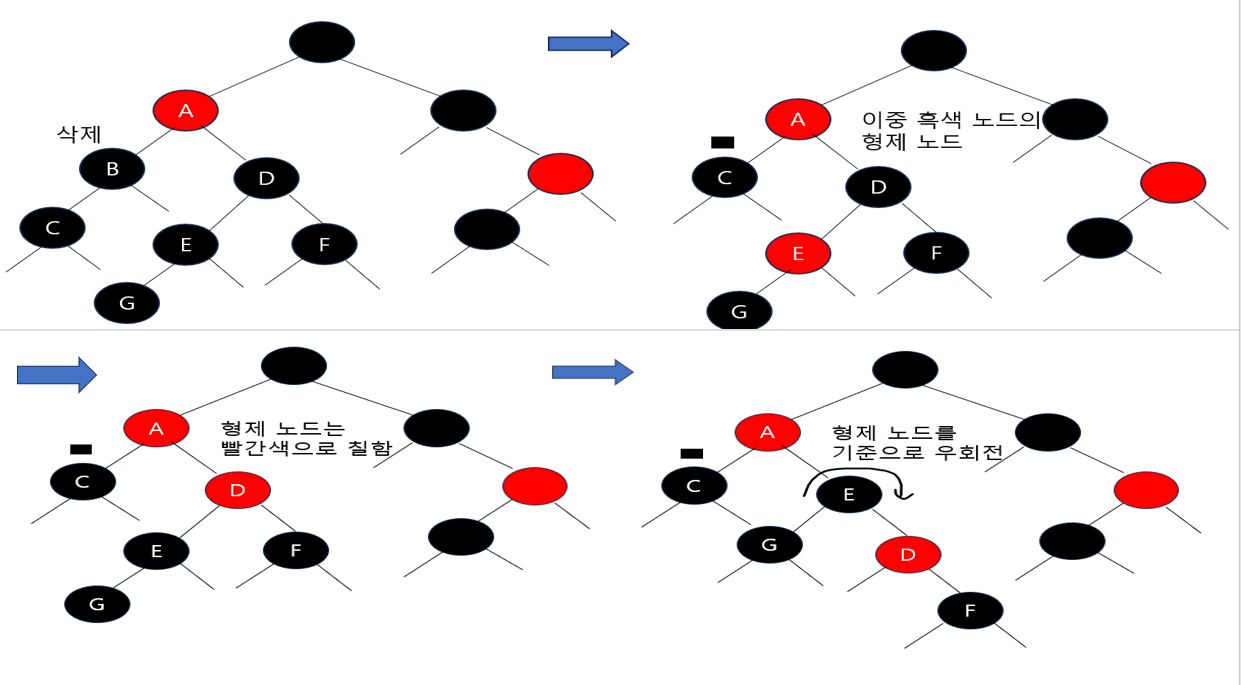

형제가 검은색이고 형제의 왼쪽 자식은 빨간색, 오른쪽 자식은 검은색인 경우



- 형제 노드를 빨간색으로 칠하고 왼쪽 자식을 검은색으로 칠한 다음

- 형제 노드를 기준으로 우회전

- B 노드를 삭제하면 C노드가 B노드를 대체하고 이중 흑색 노드로 변함

- 이중 흑색 노드의 형제 D가 검은색이고 형제의 왼쪽 자식인 E 노드는 빨간색, 오른쪽 자식인 F노드는 검은색

- 형제 노드 D를 빨간색, 형제 노드의 왼쪽 자식 노드 E를 검은색으로 칠함

- 그런 다음 형제 노드 D를 기준으로 우회전함으로써 뒤처리를 마무리

- 상황은 형제가 검은색이고 형제의 오른쪽 자식이 빨간색인 경우로 변화

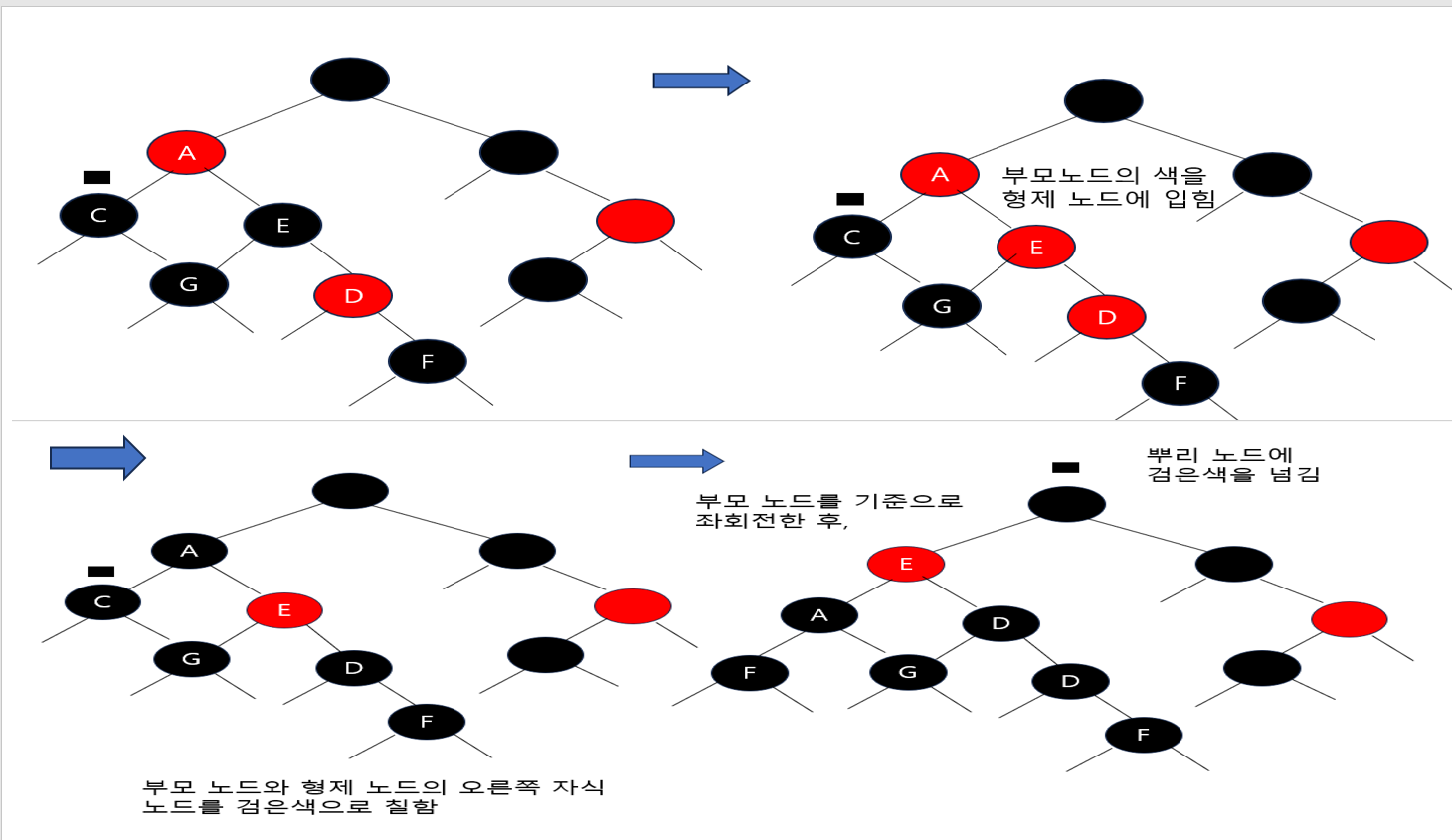

형제가 검은색이고 형제의 오른쪽 자식이 빨간색인 경우



- 이중 흑색 노드의 부모가 갖고 있는 색을 형제 노드에 칠함

- 그 다음에 부모 노드와 형제 노드의 오른쪽 자식 노드를 검은색으로 칠하고 부모 노드를 기준으로 좌회전하면 1번 규칙이 지켜짐





- C가 이중 흑색 노드였고 형제인 E 노드는 검은색, 형제의 오른쪽 자식 노드 D는 빨간색

- 부모 노드 A와 오른쪽 자식 노드인 D를 검은색으로 칠함

- 마지막으로 부모 노드 A를 기준으로 좌회전을 수행한 후 이중 흑색 노드 C가 갖고 있던 검은색 중 하나를 뿌리 노드에 넘김

- 뿌리 노드가 이중 흑색인 경우 검은색으로 칠해주기만 하면 상황이 끝남



노드 삭제 후속처리 함수 RBT_RebuildAfterRemove

//노드 삭제 후속처리
void RBT_RebuildAfterRemove(RBTNode** Root, RBTNode* Successor)
{
	RBTNode* Sibling = NULL;

	//뿌리 노드이거나 빨간색 노드로 검은색이 넘어가면 종료
	while (Successor->Parent != NULL && Successor->Color == BLACK)
	{
		if (Successor == Successor->Parent->Left)
		{
			//이중 흑색 노드가 부모 노드의 왼쪽 자식인 경우
			Sibling = Successor->Parent->Right;

			//1) 형제가 빨간색인 경우
			if (Sibling->Color == RED)
			{
				Sibling->Color = BLACK:
				Successor->Parent->Color = RED;
				RBT_RotateLeft(Root, Successor->Parent);
			}
			//형제가 검은색이며
			else
			{
				//2)양쪽 자식이 모두 검은색인 경우
				if (Sibling->Left->Color == BLACK && Sibling->Right->Color == BLACK)
				{
					Sibling->Color = RED;
					Successor = Successor->Parent;
				}
				else
				{
					//3) 왼쪽 자식이 빨간색인 경우
					if (Sibling->Left->Color == RED)
					{
						Sibling->Left->Color = BLACK:
						Sibling->Color = RED;

						RBT_RotateRight(Root, Sibling);
						Sibling = Successor->Parent->Right;
					}

					//4) 오른쪽 자식이 빨간색인 경우
					Sibling->Color = Successor->Parent->Color;
					Successor->Parent->Color = BALCK;
					Silbing->Right->Color = BLACK:
					RBT_RotateLeft(Root, Successor->Parent);
					Successor = (*Root);

				}
			}

		}
		else
		{
			//이중 흑색 노드가 부모 노드의 오른쪽 자식인 경우
			Sibling = Successor->Parent->Left;

			if (Sibling->Color == RED)
			{
				Sibling->Color = BLACK;
				Successor->Parent->Color = RED;
				RBT_RotateRight(Root, Successor->Parent);
			}
			else
			{
				if (Sibling->Right->Color == BLACK && Sibling->Left->Color == BLACK)
				{
					Sibling->Color = RED;
					Successor = Successor->Parent;
				}
				else
				{
					if (Sibling->Right->Color == RED)
					{
						Sibling->Right->Color = BLACK;
						Sibling->Color = RED;

						RBT_RotateLeft(Root, Sibling);
						Sibling = Successor->Parent->Left;
					}

					Sibling->Color = Successor->Parent->Color;
					Successor->Parent->Color = BLACK;
					Sibling->Left->Color = BLACK;
					RBT_RotateRight(Root, Successor->Parent);
					Successor = (*Root);
				}
			}
		}
	}

	Successor->Color = BLACK:
}





5.5.3 레드 블랙 트리 예제 프로그램



RedBlackTree.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

typedef int ElementType;

extern RBTNode* Nil;

typedef struct tagRBTNode
{
	struct tagRBTNode* Parent;
	struct tagRBTNode* Left;
	struct tagRBTNode* Right;

	//노드의 색을 나타내는 Color 필드로, RED 아니면 BLACK 값을 저장 가능
	enum { RED, BLACK }Color;

	ElementType Data;
}RBTNode;

//노드 생성
RBTNode* RBT_CreateNode(ElementType NewData)
{
	RBTNode* NewNode = (RBTNode*)malloc(sizeof(RBTNode));
	NewNode->Parent = NULL;
	NewNode->Left = NULL;
	NewNode->Right = NULL;
	NewNode->Data = NewData;
	NewNode->Color = BLACK;

	return NewNode;
}

//노드 제거

void RBT_DestroyNode(RBTNode* Node)
{
	free(Node);
}

//트리 제거
void RBT_DestroyTree(RBTNode* Tree)
{
	if (Tree->Right != Nil)
		RBT_DestroyTree(Tree->Right);

	if (Tree->Left != Nil)
		RBT_DestroyTree(Tree->Left);

	Tree->Left = Nil;
	Tree->Right = Nil;

	RBT_DestroyNode(Tree);
}

///노드 탐색
RBTNode* RBT_SearchNode(RBTNode* Tree, ElementType Target)
{
	if (Tree == Nil)
		return NULL;

	if (Tree->Data > Target)
		return RBT_SearchNode(Tree->Left, Target);
	else if (Tree->Data < Target)
		return RBT_SearchNode(Tree->Right, Target);
	else
		return Tree;
}

//최솟값 노드 탐색
RBTNode* RBT_SearchMinNode(RBTNode* Tree)
{
	if (Tree == Nil)
		return Nil;

	if (Tree->Left == Nil)
		return Tree;
	else
		return RBT_SearchMinNode(Tree->Left);
}

//노드 삽입
void RBT_InsertNode(RBTNode** Tree, RBTNode* NewNode)
{
	//이진 탐색 트리의 노드 삽입
	RBT_InsertNodeHelper(Tree, NewNode);

	//새 노드는 빨간색으로 칠하고 NIL을 양쪽 자식으로 연결
	NewNode->Color = RED;
	NewNode->Left = Nil;
	NewNode->Right = Nil;

	//무너진 레드 브랙 트리 규칙을 바로 잡음
	RBT_RebuildAfterInsert(Tree, NewNode);
}

//이진 탐색 트리의 노드 삽입
RBT_InsertNodeHelper(RBTNode** Tree, RBTNode* NewNode)
{
	if ((*Tree) == NULL)
		(*Tree) = NewNode;

	if ((*Tree)->Data < NewNode->Data)
	{
		if ((*Tree)->Data < NewNode->Data)
		{
			if ((*Tree)->Right == Nil)
			{
				(*Tree)->Right = NewNode;
				NewNode->Parent = (*Tree);
			}
			else
				RBT_InsertNodeHelper(&(*Tree)->Right, NewNode);
		}

		else if ((*Tree)->Data > NewNode->Data)
		{
			if ((*Tree)->Left == Nil)
			{
				(*Tree)->Left = NewNode;
				NewNode->Parent = (*Tree);
			}
			else
				RBT_InsertNodeHelper(&(*Tree)->Left, NewNode);
		}
	}
}

//우회전
void RBT_RotateRight(RBTNode** Root, RBTNode* Parent)
{
	//왼쪽 자식의 오른쪽 자식 노드를 부모 노드의 왼쪽 자식으로 등록
	RBTNode* LeftChild = Parent->Left;

	Parent->Left = LeftChild->Right;

	if (LeftChild->Right != Nil)
		LeftChild->Right->Parent = Parent;

	LeftChild->Parent = Parent->Parent;

	//부모가 NULL이라면 이 노드는 Root
	//이 경우에는 왼쪽 자식을 Root 노드로 만들어 회전
	if (Parent->Parent == NULL)
		(*Root) = LeftChild;
	else
	{
		//왼쪽 자식 노드를 부모 노드가 있던 곳(할아버지의 자식 노드)에 위치
		if (Parent == Parent->Parent->Left)
			Parent->Parent->Left = LeftChild;
		else
			Parent->Parent->Right = LeftChild;
	}

	LeftChild->Right = Parent;
	Parent->Parent = LeftChild;
}

//좌회전
void RBT_RotateLeft(RBTNode** Root, RBTNode* Parent)
{
	//오른쪽 자식의 왼쪽 자식 노드를 부모 노드의 오른쪽 자식으로 등록
	RBTNode* RightChild = Parent->Right;

	Parent->Right = RightChild->Left;

	if (RightChild->Left != Nil)
		RightChild->Left->Parent = Parent;
	RightChild->Parent = Parent->Parent;

	//부모가 NULL이라면 이 노드는 Root 노드
	//이 경우에는 오른쪽 자식을 Root 노드로 만들어 회전
	if (Parent->Parent == NULL)
		(*Root) = RightChild;

	//오른쪽 자식 노드를 부모 노드가 있던 곳(할아버지의 자식 노드)에 위치시킴
	else
	{
		if (Parent == Parent->Parent->Left)
			Parent->Parent->Left = RightChild;
		else
			Parent->Parent->Right = RightChild;
	}

	RightChild->Left = Parent;
	Parent->Parent = RightChild;
}

//노드 삽입 후속처리
void RBT_RebuildAfterInsert(RBTNode** Root, RBTNode* X)
{
	//4번 규칙을 위반하는 동안에 계속 반복
	while (X != (*Root) && X->Parent->Color == RED)
	{
		//부모 노드가 할아버지 노드의 왼쪽 자식인 경우
		if (X->Parent == X->Parent->Parent->Left)
		{
			RBTNode* Uncle = X->Parent->Parent->Right;
			//삼촌이 빨간색인 경우
			if (Uncle->Color = RED)
			{
				//부모 노드와 삼촌 노드를 검은색으로
				X->Parent->Color = BLACK;
				Uncle->Color = BLACK;
				//할아버지 노드를 빨간색으로
				X->Parent->Parent->Color = RED;

				//할아버지 노드를 새로 삽입한 노드로 간주
				X = X->Parent->Parent;
			}
			else
			{
				//삼촌이 검은색이고 X가 오른쪽 자식인 경우
				if (X == X->Parent->Right)
				{
					X = X->Parent;
					//부모 노드를 좌회전
					RBT_RotateLeft(Root, X);
				}

				//X가 왼쪽 자식인 경우
				X->Parent->Color = BLACK; //부모 노드를 검은색으로
				X->Parent->Parent->Color = RED; //할아버지 노드를 빨간색으로
				RBT_RotateRight(Root, X->Parent->Parent); //할아버지 노드를 우회전
			}

		}
		//부모가 할아버지 노드의  오른쪽 자식인 경우
		else
		{
			RBTNode* Uncle = X->Parent->Parent->Left;
			if (Uncle->Color == RED)
			{
				X->Parent->Color = BLACK;
				Uncle->Color = BLACK;
				X->Parent->Parent->Color = RED;

				X = X->Parent->Parent;
			}
			else
			{
				if (X == X->Parent->Left)
				{
					X = X->Parent;
					RBT_RotateRight(Root, X);
				}

				X->Parent->Color = BLACK;
				X->Parent->Parent->Color = RED;
				RBT_RotateLeft(Root, X->Parent->Parent);
			}
		}
	}

	(*Root)->Color = BLACK;
}

//노드 삭제
RBTNode* RBT_RemoveNode(RBTNode** Root, ElementType Data)
{
	RBTNode* Removed = NULL;
	RBTNode* Successor = NULL;
	RBTNode* Target = RBT_SearchNode((*Root), Data);

	if (Target == NULL)
		return NULL;

	if (Target->Left == Nil || Target->Right == Nil)
	{
		Removed = Target;
	}
	else
	{
		Removed = RBT_SearchMinNode(Target->Right);
		Target->Data = Removed->Data;
	}

	if (Removed->Left != Nil)
		Successor = Removed->Left;
	else
		Successor = Removed->Right;

	Successor->Parent = Removed->Parent;

	if (Removed->Parent == NULL)
		(*Root) = Successor;
	else
	{
		if (Removed == Removed->Parent->Left)
			Removed->Parent->Left = Successor;
		else
			Removed->Parent->Right = Successor;
	}

	if (Removed->Color == BLACK)
		RBT_RebuildAfterRemove(Root, Successor);

	return Removed;
}

//노드 삭제 후속처리
void RBT_RebuildAfterRemove(RBTNode** Root, RBTNode* Successor)
{
	RBTNode* Sibling = NULL;

	//뿌리 노드이거나 빨간색 노드로 검은색이 넘어가면 종료
	while (Successor->Parent != NULL && Successor->Color == BLACK)
	{
		if (Successor == Successor->Parent->Left)
		{
			//이중 흑색 노드가 부모 노드의 왼쪽 자식인 경우
			Sibling = Successor->Parent->Right;

			//1) 형제가 빨간색인 경우
			if (Sibling->Color == RED)
			{
				Sibling->Color = BLACK:
				Successor->Parent->Color = RED;
				RBT_RotateLeft(Root, Successor->Parent);
			}
			//형제가 검은색이며
			else
			{
				//2)양쪽 자식이 모두 검은색인 경우
				if (Sibling->Left->Color == BLACK && Sibling->Right->Color == BLACK)
				{
					Sibling->Color = RED;
					Successor = Successor->Parent;
				}
				else
				{
					//3) 왼쪽 자식이 빨간색인 경우
					if (Sibling->Left->Color == RED)
					{
						Sibling->Left->Color = BLACK:
						Sibling->Color = RED;

						RBT_RotateRight(Root, Sibling);
						Sibling = Successor->Parent->Right;
					}

					//4) 오른쪽 자식이 빨간색인 경우
					Sibling->Color = Successor->Parent->Color;
					Successor->Parent->Color = BALCK;
					Silbing->Right->Color = BLACK:
					RBT_RotateLeft(Root, Successor->Parent);
					Successor = (*Root);

				}
			}

		}
		else
		{
			//이중 흑색 노드가 부모 노드의 오른쪽 자식인 경우
			Sibling = Successor->Parent->Left;

			if (Sibling->Color == RED)
			{
				Sibling->Color = BLACK;
				Successor->Parent->Color = RED;
				RBT_RotateRight(Root, Successor->Parent);
			}
			else
			{
				if (Sibling->Right->Color == BLACK && Sibling->Left->Color == BLACK)
				{
					Sibling->Color = RED;
					Successor = Successor->Parent;
				}
				else
				{
					if (Sibling->Right->Color == RED)
					{
						Sibling->Right->Color = BLACK;
						Sibling->Color = RED;

						RBT_RotateLeft(Root, Sibling);
						Sibling = Successor->Parent->Left;
					}

					Sibling->Color = Successor->Parent->Color;
					Successor->Parent->Color = BLACK;
					Sibling->Left->Color = BLACK;
					RBT_RotateRight(Root, Successor->Parent);
					Successor = (*Root);
				}
			}
		}
	}

	Successor->Color = BLACK:
}

//트리 출력
void RBT_PrintTree(RBTNode* Node, int Depth, int BlackCount)
{
	int i = 0;
	char c = 'X';
	int v = -1;
	char cnt[100];

	if (Node == NULL || Node == Nil)
		return;

	if (Node->Color == BLACK)
		BlackCount++;

	if (Node->Parent != NULL)
	{
		v = Node->Parent->Data;

		if (Node->Parent->Left == Node)
			c = 'L';
		else
			c = 'R';
	}

	if (Node->Left == Nil && Node->Right == Nil)
		sprint(cnt, " --------%d", BlackCount);
	else
		strncpy(cnt, "". sizeof(cnt));

	for (i = 0; i < Depth; i++)
		printf(" ");

	printf("%d %s [%c, %d] %s\n", Node->Data,
		(Node->Color == RED) ? "RED" : "BLACK", c, v, cnt);

	RBT_PrintTree(Node->Left, Depth + 1, BlackCount);
	RBT_PrintTree(Node->Right, Depth + 1, BlackCount);
}
